路面拋丸清理設備主要部件工作原理

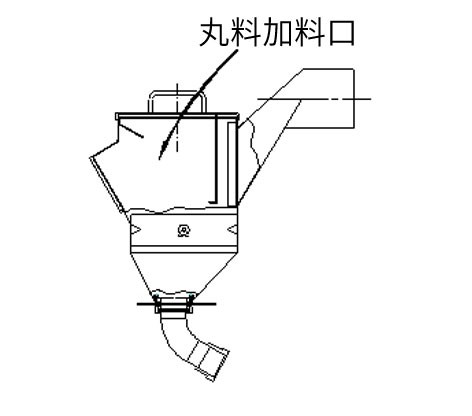

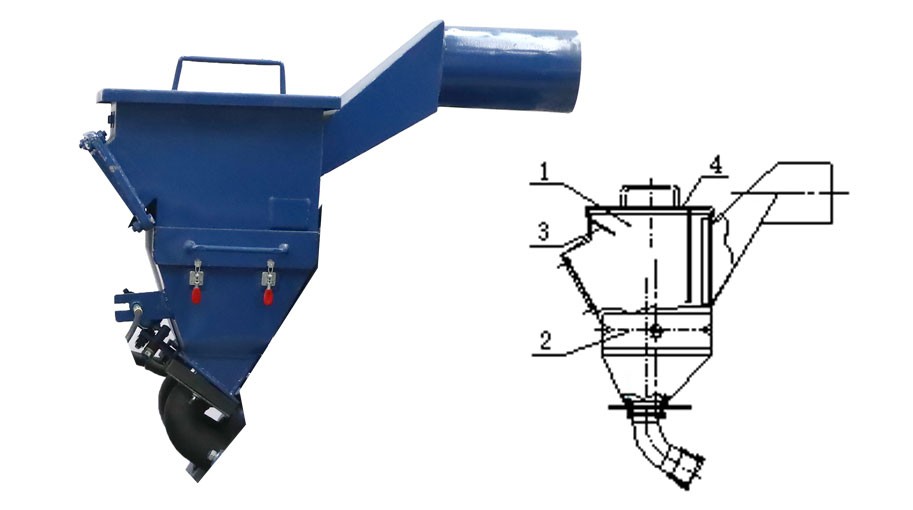

一、丸料分離系統

1．550分離室       2. 550網格篩       3. 550偏離罩       4. 550分離室蓋板
丸料分離系統安裝在回彈室的末端，它將丸料和灰塵分離。干凈的丸料進入儲料室繼續循環。網格篩可以防止大的雜質進入拋丸輪，可以從側面拉出進行清理。

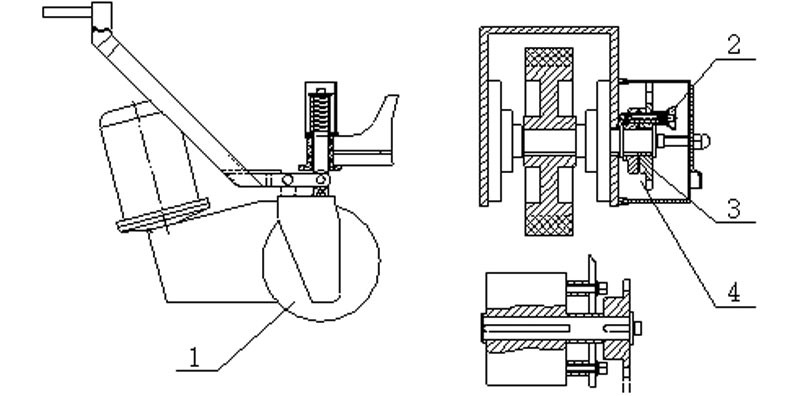

二、行走驅動系統

拋丸機行走由0.75KW550電機驅動，動力由鏈條傳遞，驅動輪和鏈條盤不是連接在一起，只有在插入驅動銷后才連接在一起。
1.550驅動輪    　　2. 550驅動銷  　　 3. 550鏈盤  　　 4. 550鏈條

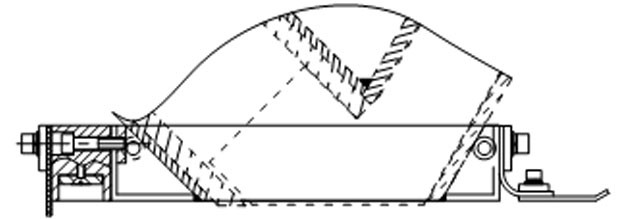

三、丸料的密封

磁條安裝在拋丸開口的前部和側部，外皮環繞著密封條，后部裝有后部密封板蓋在地面上。
密封裝置的作用是將拋丸區域密封起來，避免丸料飛出，磁條和地面的距離（高度8～10mm）的調節是非常重要，此高度的調節可以通過機器后輪上的螺栓和驅動系統的螺栓進行。
1．550前端磁條
2．550邊側磁條
3．550密封條
4．550后密封板

為了正常使用設備，請使用1.2~1.8mm直徑的丸料，請定期保養設備。

四、易損件
①拋丸輪?、诰o固螺栓、彈簧墊片?、鄱ㄏ蛱住、堍拮o(hù)板   ⑤彎護板     ⑦中心護板（僅限于550.850）　　
備注：1，2，3，5，550和850數量X2

1、拋丸輪　
拋丸輪是拋丸機的核心部件，丸料通過離心力的作用，拋出丸料打擊處理表面，拋丸輪安裝在帶有可更換保護護板的拋丸室內，拋丸輪由拋丸電機驅動。

在拋丸輪的中心是分配輪（4個柱子），將進入到葉片上的丸料進行分配，在頂端是定向套，它需要小心地安裝好，控制丸料的拋出方向。

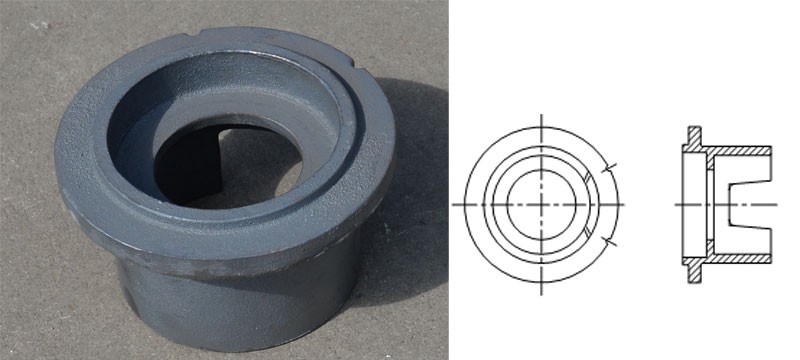

2、定向套

定向套的調節和拋丸痕跡的調整
為了得到滿意的拋丸效果，拋丸痕跡的調整十分重要。
①必須保證拋丸輪的旋轉方向正確；
②必須更換已磨損的拋丸輪及組件；
③丸料的直徑必須符合機器的要求（最大1.8mm）；
④定向套上面開口的方向決定了拋丸的方向，直接影響到拋丸痕跡；
⑤每次更換拋丸組件后都要調整定向套的位置；
⑥定向套的設置：調節定向套時，松開壓緊裝置，選擇定向套，定向套邊緣上有缺口表明定向套的開口位置，不同規格的丸料重量不同，所以有不同的拋打方向和加速度，所以不同的丸料不能混合使用。
⑦ 定向套的調整（見圖7）
確認定向套邊緣上的開口　1開口　2　　　　
設置上開口6的位置大約在11：30分左右，然后通過4固定壓板3將定向套壓緊安裝進料口5
將拋丸機移到（5～8mm）的鋼板上，在滿負荷的情況下拋打鋼板45秒，密集的地方是大量鋼丸拋打造成的，調整開口1使密集處于拋丸痕跡中心,調整后即可使用設備。
按照拋打痕跡的左右輕重情況，定向套的調整選擇約在3～6mm，如果在設備的中心
為準，左邊輕則逆時針，左邊重則順時針調整。　

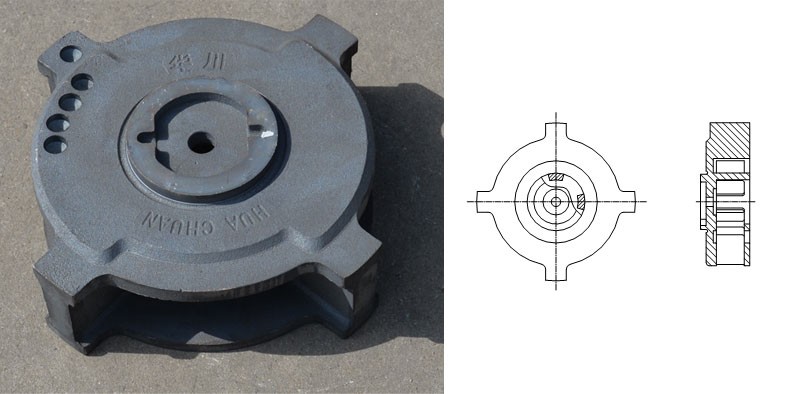

3、拋頭座

拆卸拋頭組件
1拆卸進料口1
2松開壓板2拿開定向套3
3拆卸螺栓4，　7個拆卸前罩板
4拆卸螺栓6拆卸拋頭7

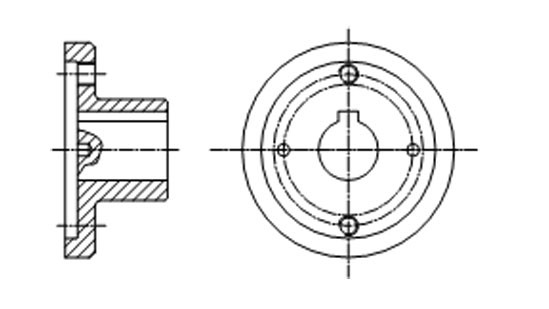

5檢查連接板8如有必要更換

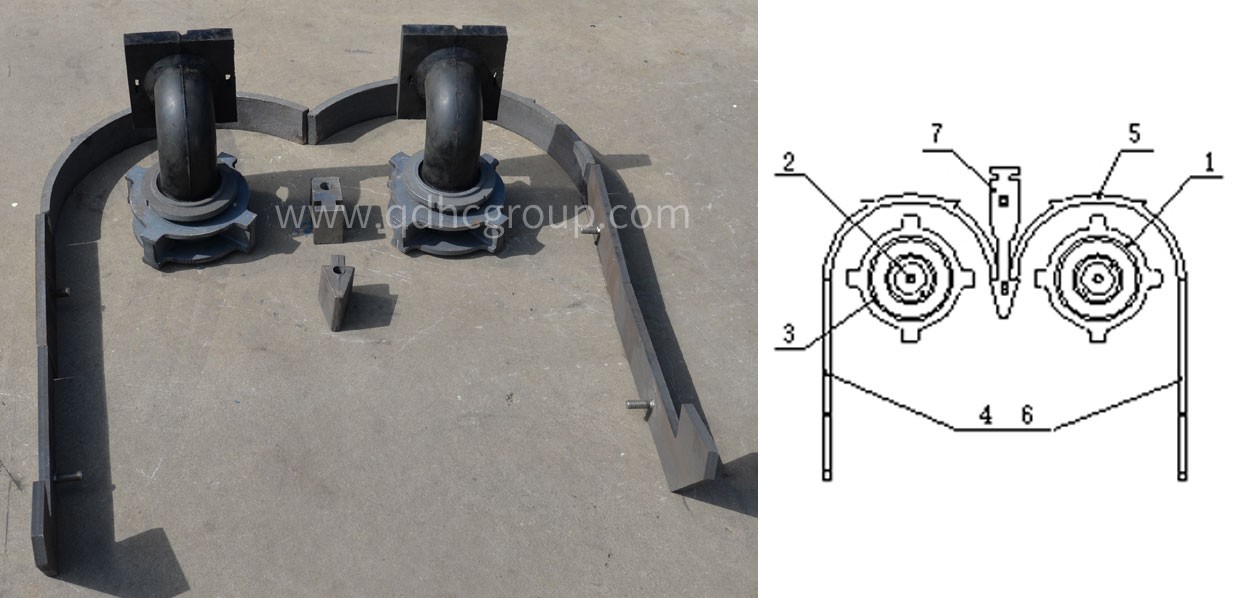

更換護板
1．拆卸螺栓，拿開蓋板；
2．松開螺栓將左右護板從底部拿出；
3．左右護板拿開后，頂板可從底部拿出；
4．中心護板可松開拋丸室后部螺栓，從機器前部拿出；
5．松開螺栓可將邊護板從底部拿出；
6．松開螺栓可將上下護板從底部拿出。
