一、機器型號:  270/550/850/1000移動拋丸機
二、主機尺寸：

連接載荷（電氣系統）
標注的輸入電流對應電機在滿負荷下的標稱電流,實際操作狀況下,不會達到此電流.

電源連接要求:
380V,50Hz,44A,CEE插座

三、設備優點：
1、移動拋丸機采用德國進口密封環，密封效果好。
2、瑞士SKF 軸承。德國密封。主軸座是45#無縫鋼管材質，自己加工，上下同心軸偏差不超2絲，確保主軸座的性能，延長使用壽命。
3、內部錳板全部采用激光切割。
4、內部護板采用螺柱焊機無孔焊接。
5、葉輪是高鉻21材質，經過平衡儀動態檢查，確保葉輪平衡度不超過2g,使用壽命20000~30000M2.
6、蝴蝶閥采用鋁和不銹鋼棒加工而成，加工精度空隙3mm,以保證砂的順利調節。
7、主機行走輪采用鋁輪，外掛橡膠材質，既輕快又摩擦力強。
8、采用美國佰銳泰克技術，相同原理和技術樣式的除塵器。
9、質量好的供丸閥，活動順當自如。
四、操作范圍和用途
適合于干燥、水平面，不作其它用途。若配發電機，其發電機必須保證設備安全系統正常工作。
五、拋丸設備的工作原理
機械加速后的丸料，在拋丸輪的帶動下，以很高的速度沖擊到需要處理的表面，打擊表面后反彈到高壓室，并進入到氣流分離系統。在這里灰塵和其它雜質被分離出來，干凈的丸料和很少的粉塵回到丸料儲存箱，進入拋丸室被循環使用。
拋丸設備是封閉循環的向下拋打的專門處理水平表面的設備。
配套的吸塵器必須和拋丸機同時使用，以保證丸料中的粉塵分離。
六、拋丸機構造

七、控制箱（拋丸，行走和除塵）

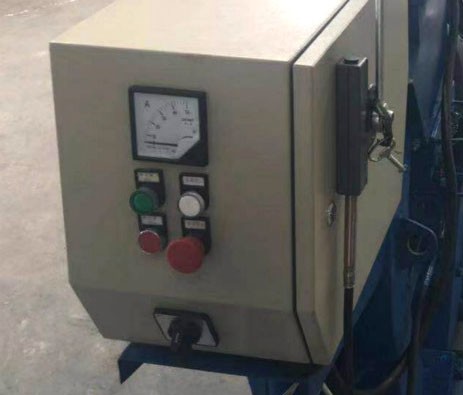

HC270依次：　

電流表:  電流表指示拋丸電機負載，空載5A，重載不超過22A　　
拋丸機啟動:  拋丸電動機啟動
拋丸機停止： 拋丸電動機停止
電源指示:  指示電動機運行
緊急停止：遇到緊急情況，壓下按鈕即停止運行
總開關:  操作前必須開啟,空載5A，重載不超過22A

HC550依次：　

電源指示:  指示電動機運行
拋丸機1運行:  拋丸電動機1運行
拋丸機2運行:  拋丸電動機2運行
拋丸機1啟動:  拋丸電動機1啟動
拋丸機2啟動:  拋丸電動機2啟動
拋丸機1停止： 拋丸電動機1停止
拋丸機2停止： 拋丸電動機2停止
緊急停止：遇到緊急情況，壓下按鈕即停止運行
底部總開關:  操作前必須開啟
右側電流表:  電流表指示拋丸電機負載，空載5A，重載不超過22A

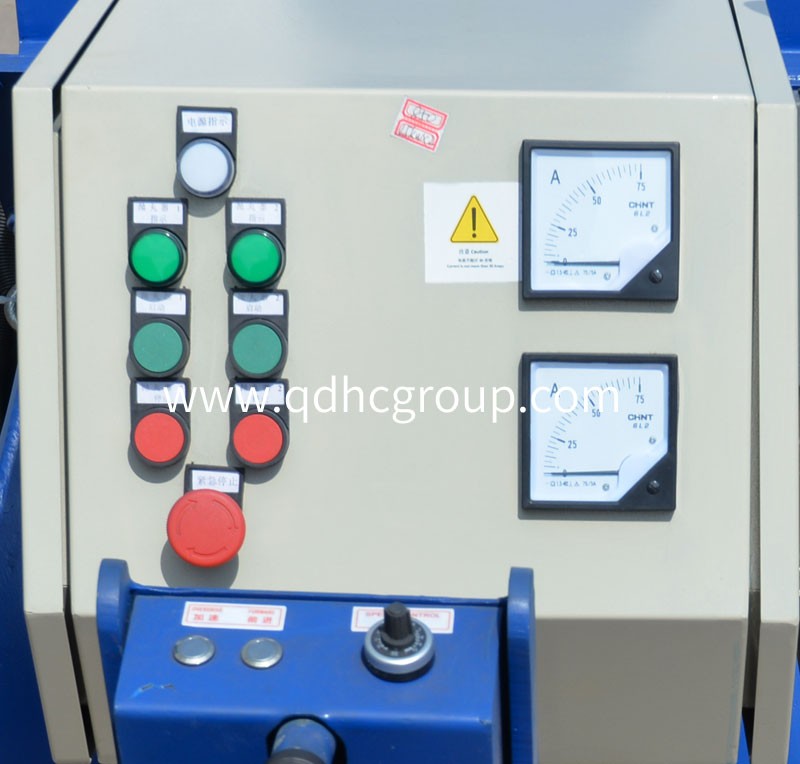

HC850/HC1000依次：　

拋丸機1指示:  拋丸電動機1運行
電源指示:  指示電動機運行
拋丸機2指示:  拋丸電動機2運行
拋丸機1開:  拋丸電動機1啟動
拋丸機2開:  拋丸電動機2啟動
拋丸機1停： 拋丸電動機1停止
拋丸機2停： 拋丸電動機2停止
急停：遇到緊急情況，壓下按鈕即停止運行
底部總開關:  操作前必須開啟
右側電流表:  電流表指示拋丸電機負載，重載不超過30A
